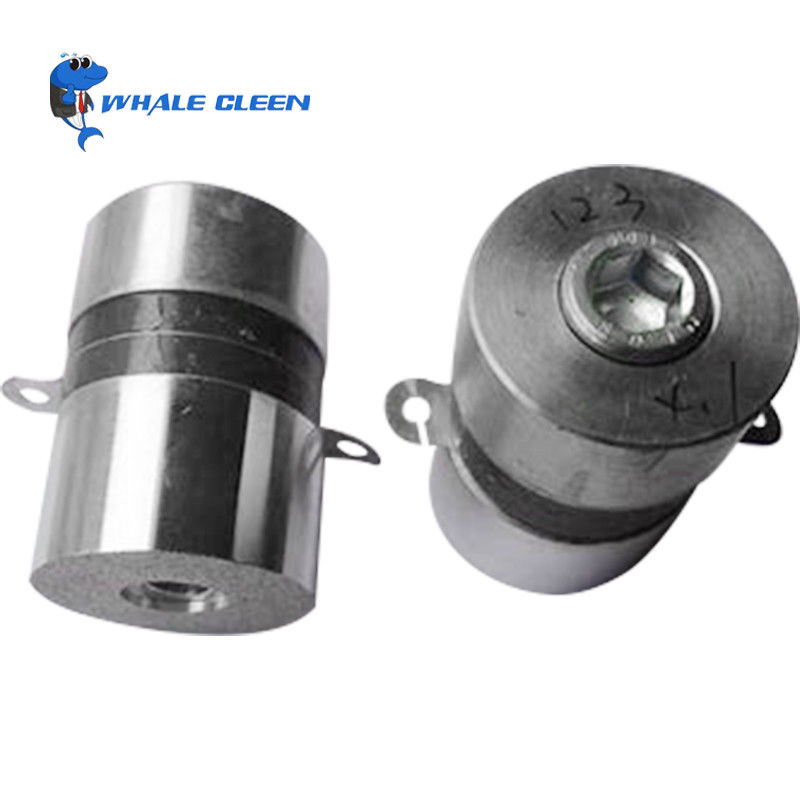

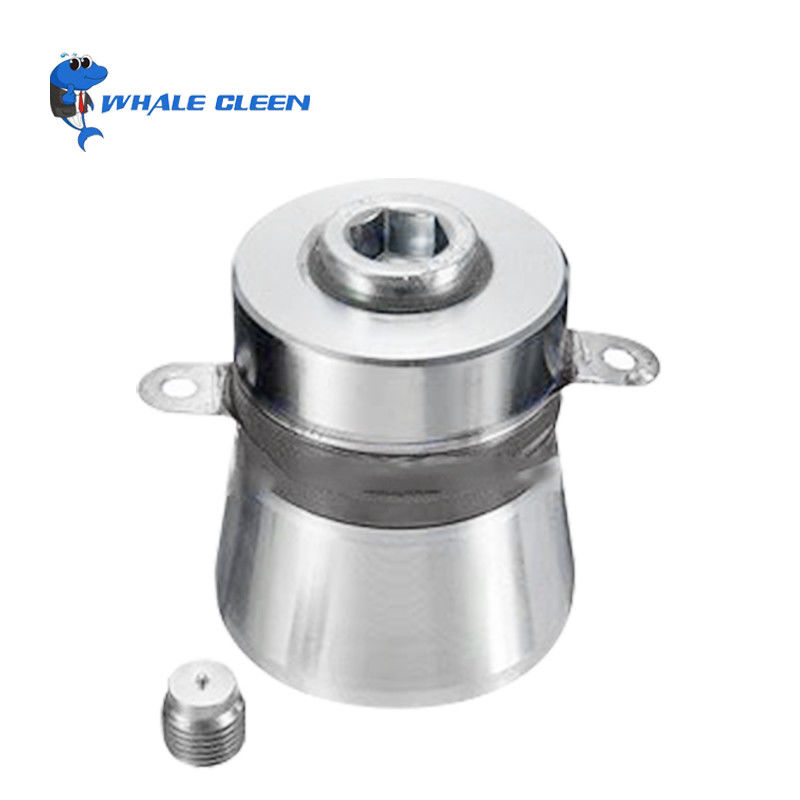

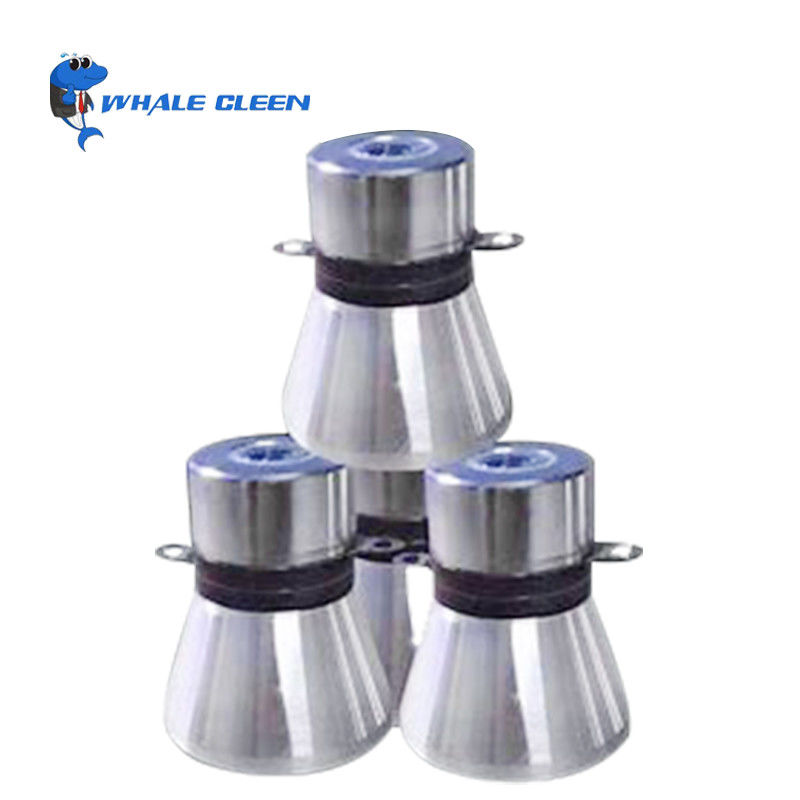

Edelstahl-Vibrator-Ultraschall-Reinigungswandler 50W-100W Leistung

Ultraschallgeber für Ultraschallreinigungs-Maschine mit Ultraschallenergie 50W~100W

DER ULTRASCHALLwandler

Ton, der über dem Niveau des menschlichen Hörbereichs erzeugt wird, wird Ultraschall genannt. Obgleich Ultraschall gewöhnlich mit 20 kHz beginnt, beginnen die meisten Ultraschallwandler mit 200 kHz. Ultraschall, der in der Natur hörbarem Ton ähnlich ist, hat weit kürzere Wellenlängen und ist weit passender, kleine Fehler zu ermitteln. Diese kürzeren Wellenlängen sind, was den Ultraschall und Ultraschallwandler extrem nützlich für die zerstörungsfreie Prüfung und Maß von Materialien herstellen.

Ein Ultraschallwandler selbst ist ein Gerät, das zur Erzeugung und zum Empfangen von Ultraschallerschütterungen fähig ist. Ein Ultraschallwandler besteht ein aktives Element, einen Schutzträger und wearplate. Das aktive Element ist ein piezoelektrisches oder einzelnes Kristallmaterial, das elektrische Energie in Ultraschallenergie umwandelt. Es wird auch dann empfängt hintere Ultraschallenergie und umwandelt sie in elektrische Energie. Der Impuls der elektrischen Energie wird von einem Instrument wie einem Fehlerdetektor erzeugt.

Der Schutzträger ist am allgemeinsten ein in hohem Grade attenuative und sehr dichtes Material und wird verwendet, um die Erschütterung des Wandlers zu steuern, der indem er die Energie Kristall ist, absorbiert, die vom hinteren Gesicht des piezoelektrischen Elements ausstrahlt. Wenn der akustische Widerstand des materiellen Matches des Schutzträgers, das des piezoelektrischen Kristalles, das Ergebnis ein in hohem Grade Dämpfung Wandler mit ausgezeichneter Entschließung ist. Indem er das zurückziehende Material sich unterscheidet, um sich den Unterschied bezüglich des Widerstands zwischen den Schutzträger und den piezoelektrischen Kristall zu unterscheiden, leidet ein Wandler ein wenig und Entschließung ist möglicherweise in der Signalamplitude oder in der Empfindlichkeit viel höher.

Der Hauptzweck des wearplate ist einfach, das piezoelektrische Wandlerelement vor der Umwelt zu schützen. Wearplates werden vorgewählt, um gegen Abnutzung und Korrosion im Allgemeinen sich zu schützen. In einem Immersion-artigen Wandler dient das wearplate auch als akustischer Transformator zwischen dem piezoelektrischen Wandlerelement und das Wasser, Keil oder Verzögerungsstrecke.

Wie eine Ultraschallwandler-Arbeit erledigt

Für die Bedingungen, unter denen Ultraschallreinigungsgeräte betrieben werden, spannen Sie von kleiner vor, als MPa ungefähr 30 normalerweise genügend ist, die keramischen Komponenten des Wandlers zu schützen. Andererseits wenn vorspannen Sie, ist zu niedrige, übermäßige mechanische Verluste an den keramischen/metallischen Schnittstellen können Leistungsfähigkeit verringern. Pre-stress kann geschätzt werden, indem man einen Drehmomentschlüssel verwendet, kalibriert worden gegen Gebühr, um die Bolzen festzuziehen. Dieses Messverfahren ist einfach, aber es ist nicht das genaueste, und infolgedessen wird es hauptsächlich für Arbeitslaufwandler empfohlen, für die die Veränderungen unter entsprechenden Komponenten hoffnungsvoll minimal sind. Die genauere Weise des Messens spannen ist, die Gebühr zu messen vor, die in den keramischen Elementen unter Kurzschlussbedingungen erzeugt wird. Ein Kondensator, der an die elektrischen Anschlüsse des Wandlers und an einen Gleichstromvoltmeter angeschlossen wird, erleichtert Maß der Gebühr, während jeder Bolzen festgezogen wird.

Ultraschallwandler und Wasser

In den Ultraschallreinigungsanwendungen kombinieren Effekte der Maße und der Konfiguration des Wasserbehälters, die Wasserlast und die Stärke der Klebeschicht, die den Wandler zum Wasserbehälter hinzufügt, um die Frequenz des Wandlers etwas zu verringern und verursachen einige zusätzliche Resonanzen. Trotz dieser negativen Faktoren jedoch funktioniert ein gut entworfener Wandler, integriert in einen gut entworfenen Stromkreis, nahe seiner Resonanzfrequenz.

Hohlraumbildung

Hohlraumbildung tritt auf, wenn die Erschütterung einer Wandleroberfläche, die an ein flüssiges anschließt (normalerweise Wasser, aber vielleicht ein Wasser/eine organische lösliche Mischung in einer Ultraschallreinigungsanwendung) genügend ist, ein teilweises Vakuum, das den Dampfdruck der Flüssigkeit übersteigt und Blasen zu schaffen sich bilden an der vibrierenden Oberfläche. Hohlraumbildung ist eine wünschenswerte Eigenschaft in der Ultraschallreinigung oder in den flüssigen verdunstenden Anwendungen, aber muss in den Signalübertragungsanwendungen offensichtlich vermieden werden. Mit Atmosphärendruck und mit Wasser, das als die Zusammenschaltungsflüssigkeit allein ist, ist das Schwelle forcavitation, PC₀ (Stange):

Für Frequenzen von den kHz zu mehreren hundert kHz (2). Wenn der Wandler versenkt wird und die vibrierende Oberfläche einige Meter oder mehr unterhalb der Atmosphäre/der flüssigen Schnittstelle ist, die Schwelle für Hohlraumbildungszunahmen zu:

Hohlraumbildung (j) kann eingeleitet werden, wenn die akustische Intensität an der vibrierenden Oberfläche, in W/cm2, ist:

Die akustische Intensität an der vibrierenden Oberfläche kann von bestimmt werden: (akustische Spitzenleistung des Wandlers) (Fläche des Wandlers). In der Anwendung jedoch weil die Schwelle für Hohlraumbildung durch die Eigenschaften des Wandlers (Signalfrequenz, akustische Impulsdauer, akustische Einheitlichkeit/Ungleichmäßigkeit des vibrierenden Gesichtes) und durch verschiedene Bedingungen (Tiefe der Untertauchung, der Temperatur, des aufgelösten Luftgehalts der Flüssigkeit) beeinflußt wird, wird Hohlraumbildung möglicherweise nicht eingeleitet, bis die akustische Intensität z.B. zwischen 0,3 (PC0 _+0.10h) 2 und 0,4 (PC0 ₊ 0.10h) 2. erheblich höher ist.


Spezifikation:





FAQ:


1. Was kann ich unter Verwendung der Ultraschallreiniger säubern?
Metalle wie Gold und Platin sind sicher, mit Ultraschallgeräten zu säubern.
Harte natürliche Edelsteine können in einen Ultraschallreiniger auch gesetzt werden, vorausgesetzt, dass sie wenige Einbeziehungen haben und nicht mit Hitze oder Chemikalien behandelt worden sind.
Sowieso sicher sein, zu fragen den Juwelier, zu der Zeit als Sie irgendeinen Schmuck kaufen, ob er mit einem Ultraschallreiniger gesäubert werden kann.
Es gäbe möglicherweise unpassende Legierungen oder Edelsteine, oder einige Edelsteine möglicherweise behandelt worden und im Prozess verletzbarer geworden worden.

2. Kann Ultraschallreinigung Schadenteile?
Ultraschallreinigung gilt als sicher für die meisten Teile; obgleich in einigen Fällen es notwendig ist, Vorsicht zu beobachten. Obgleich der Effekt von Tausenden Implosionen pro zweite sehr stark ist, ist der Reinigungsprozeß sicher.
